ロッドメーカーのベンチ

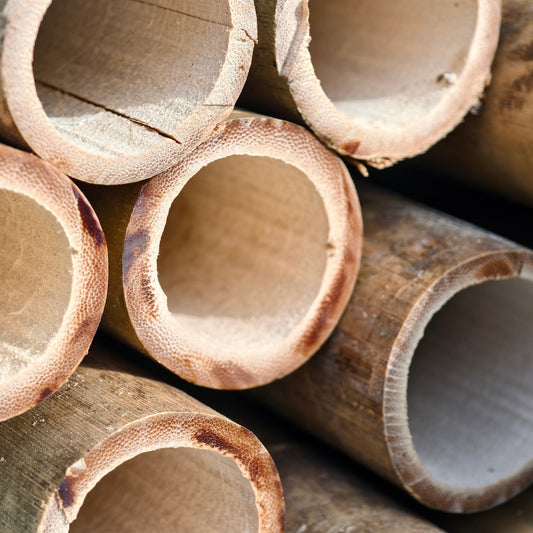

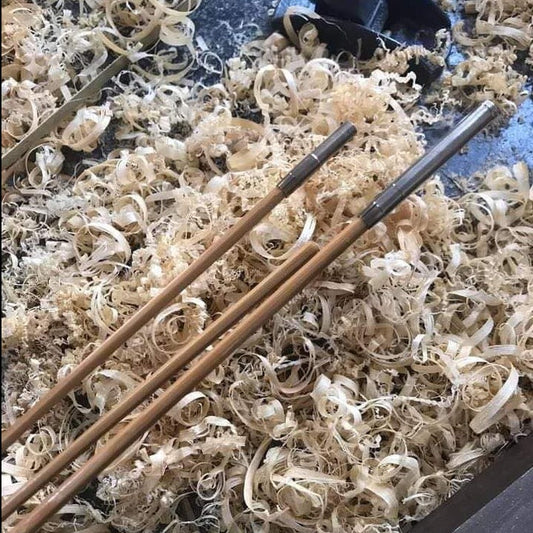

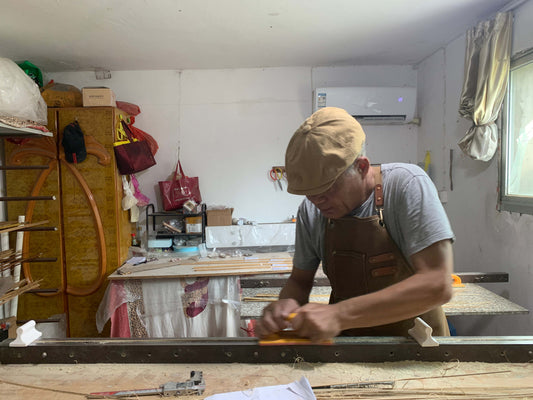

竹製フライロッドは、釣りの歴史において独特の位置を占めており、天然素材の特性と職人技の完璧な融合を体現しています。何世紀にもわたり、これらの精巧な道具は、日本の和竿師からEWギャリソンのような伝説的なアメリカのロッドメーカーまで、様々な文化圏の釣り人に愛されてきました。本書は、竹ロッド製造における2つの核となる工程、すなわち素材の選定とプレーニング技術を体系的に解説し、東洋の伝統的な手法と西洋の工学原理を融合させることで、ロッド作り愛好家のための完全な専門的リファレンスを提供します。 科学的な竹の選別：種の識別から前処理まで 優れた竹竿の基礎は、素材の選定から始まります。これは、単にまっすぐな竹を選ぶというよりも、はるかに繊細なプロセスです。竹の樹種特性、成長パターン、そして物理的性質を体系的に理解することが求められます。アジアの竿作りの伝統において、 矢竹、 真竹、高野竹、四川矢竹といった竹は、それぞれ独特の特性を持っています。 矢竹は優れた繊維密度と優れた反発弾性を誇り、素早いレスポンスが求められるロッドに最適です。 真竹は広く入手しやすく、節間隔が均一なため、初心者にも最適です。国際的には、中国広東省産のトンキン竹（ Arundinaria amabilis ）は、ギャリソンやカタナックといった名手から最高のロッド素材として高く評価されており、特に大きな負荷に耐えるフライロッドにおいては、その緻密な繊維、厚い繊維、そして並外れた縦方向の強度が評価されています。 竹の樹齢は、選抜において重要なパラメータとなります。3年未満の竹は水分が過剰でリグニンが未発達なため、竹が反りや割れを起こしやすくなります。一方、5年以上の竹はセルロースが劣化し、靭性が低下します。最適な伐採時期は、竹が強度と柔軟性の完璧なバランスに達する3～5年です。 季節のタイミングも同様に重要です。冬季（11月～2月）の竹はデンプン含有量が低く、虫害やカビのリスクが大幅に軽減されるだけでなく、繊維構造が緻密になります。中国南部の四川省と雲南省では、職人たちは標高800メートル以上の日当たりの良い斜面で育った竹を厳選しています。これらの竹は高地で日光を奪い合った結果、枝が少なく、幹はまっすぐになり、山の風に適応した強靭な組織を形成します。 適切な前処理は、その後の加工品質の基礎となります。伐採したばかりの竹は、まず1年間の自然乾燥、続いて1年間の天日乾燥を経て、水分含有量を12～15%に安定させます。 自然乾燥は直射日光を避け、風通しの良い屋内で、ひび割れを防ぐため相対湿度50～60%を維持するのが理想的です。工業生産では乾燥工程を加速するために乾燥窯が使用される場合もありますが、竹の天然樹脂を損傷しないよう、温度は50℃以下に抑える必要があります。福建省南平の工房では、職人たちが燻製技法を用いています。米のもみ殻を燃焼させることで発生する弱酸性の煙は、虫を寄せ付けず、竹の表面に保護酸化層を形成する効果があります。 材料の選別では、マクロ的特性とミクロ的特性の両方を評価する必要があります。節間間隔は均一（変動幅10%以下）、全体の真直度偏差は0.5%以下、肉厚変動は15%以内である必要があります。断面検査では、良質の竹はゴマ粒のように均一に分布した維管束を有し、密度は1平方ミリメートルあたり25～30個に達します。節は突起がなく滑らかで、節膜は損なわれていない必要があります。澄んだ余韻のある音は均一で緻密な繊維構造を示し、多くの場合、これらの厳しい基準を満たす竹稈は10本中わずか1～2本しかなく、高級竹竿の希少価値を浮き彫りにしています。 。 伝統的なプレーニングツールと六角形の接合原理 竹竿のプレーニングは、精密機械工学と芸術的直感を融合させた技術であり、工具システムの設計がブランクの性能と美観を直接左右します。ウエスタンフライロッドの伝統的な六角継ぎ技法では、6本の竹ひごを正確に合わせる必要があり、プレーニング工具に極めて高い要求が課されます。ギャリソンの独創的な著作には、彼が開発した特殊なプレーニングベンチの構造が詳細に記されています。鋳鉄製のベースが安定性を確保し、ガイドレールの平坦度は0.02mm以内です。調整可能な工具ホルダーは1/4度の精度を実現し、25度に研磨された特殊な両刃プレーニングブレードと組み合わせることで、繊維を裂くことなく効率的に切断できます。 カタナックは、交換可能なスチールガイドを備えた堅木のプレーニングテーブルを使用した、より経済的な自家製ソリューションを提唱しました。これは、プロ仕様の機器のわずか 5 分の 1 のコストで、綿密な調整により同等の精度を実現できます。 東洋の伝統的な道具は、形状は異なりますが、同様に厳格な精度基準を維持しています。節の接合部を整えるための玉口刀（ぎょくきり）はHRC60以上の硬度が求められ、竹との接触面は摩擦を最小限に抑えるために手作業で鏡面仕上げが施されています。節リーマーは0.2mm刻みのシステムを採用しており、3mmから20個のサイズが連続した工具で調整します。手順を飛ばすと、壁の厚さが不均一になったり、破裂したりする危険があります。矯正板は通常、オイル処理されたブナ材または白檀材を使用し、焦げ付き防止加工が施されています。赤外線ヒーターでミリメートル単位の調整が可能です。 。 六角形の接合の科学的根拠は、応力分散の最適化にあります。6本の竹ひごを加熱接合して六角形の断面を形成すると、その慣性モーメントは1本の竹ひごの場合の36倍になり、剛性が飛躍的に向上します。ギャリソンの実験では、六角形断面は荷重下で均一な応力環を形成し、局所的な応力集中による破損を防ぐことが実証されました。 彼の独創的なテーパー方程式は、ストリッププレーニングの傾斜を変化させることで、ロッドアクションをパラボリックタイプとプログレッシブタイプに分類し、ベンディング特性を精密に制御しています。例えば、彼のモデル209Eは、バットセクションに1:80のテーパーを採用して力強いサポートを実現し、ティップセクションに1:120のテーパーを採用することで繊細なレスポンスを実現しています。 削り前の準備も同様に重要です。竹材は、竹油が出てくる約150℃まで局所的に加熱し、その後、矯正板で調整することで、まっすぐにする必要があります。この工程は、竹材がまっすぐになるまで10～20回繰り返されます。加熱が不十分だと反り返りが生じ、加熱しすぎると炭化して脆くなります。 。 テーパー設計と応力分布の物理学...
